Уже не первый раз этот вопрос поднимается, кончики антенн срезаются пропеллерами или же идут изначально разной длины.Также личный опыт- один дрон улетает так, что видео нет, но RSSI молчит, а другой уже за кустами алармит «Сигнал критикал!» Какую все таки длину взять?

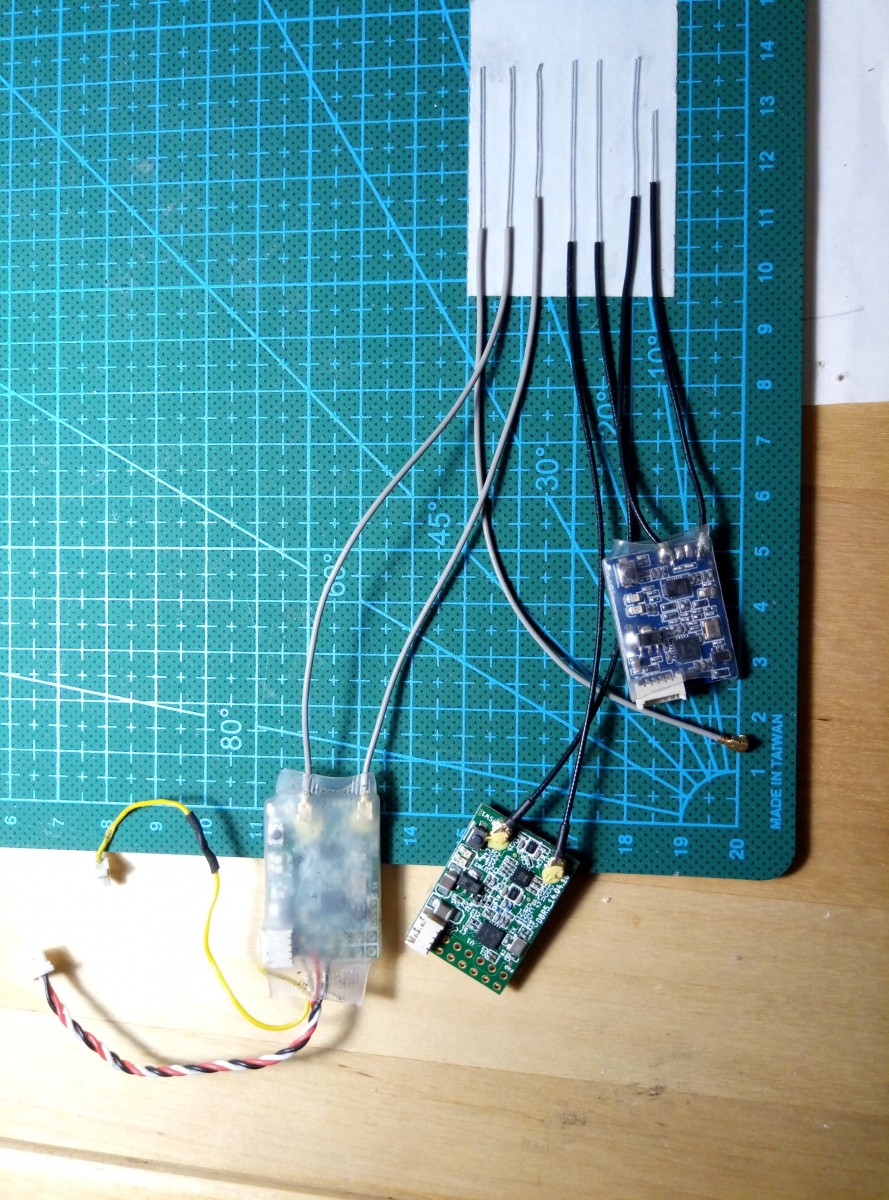

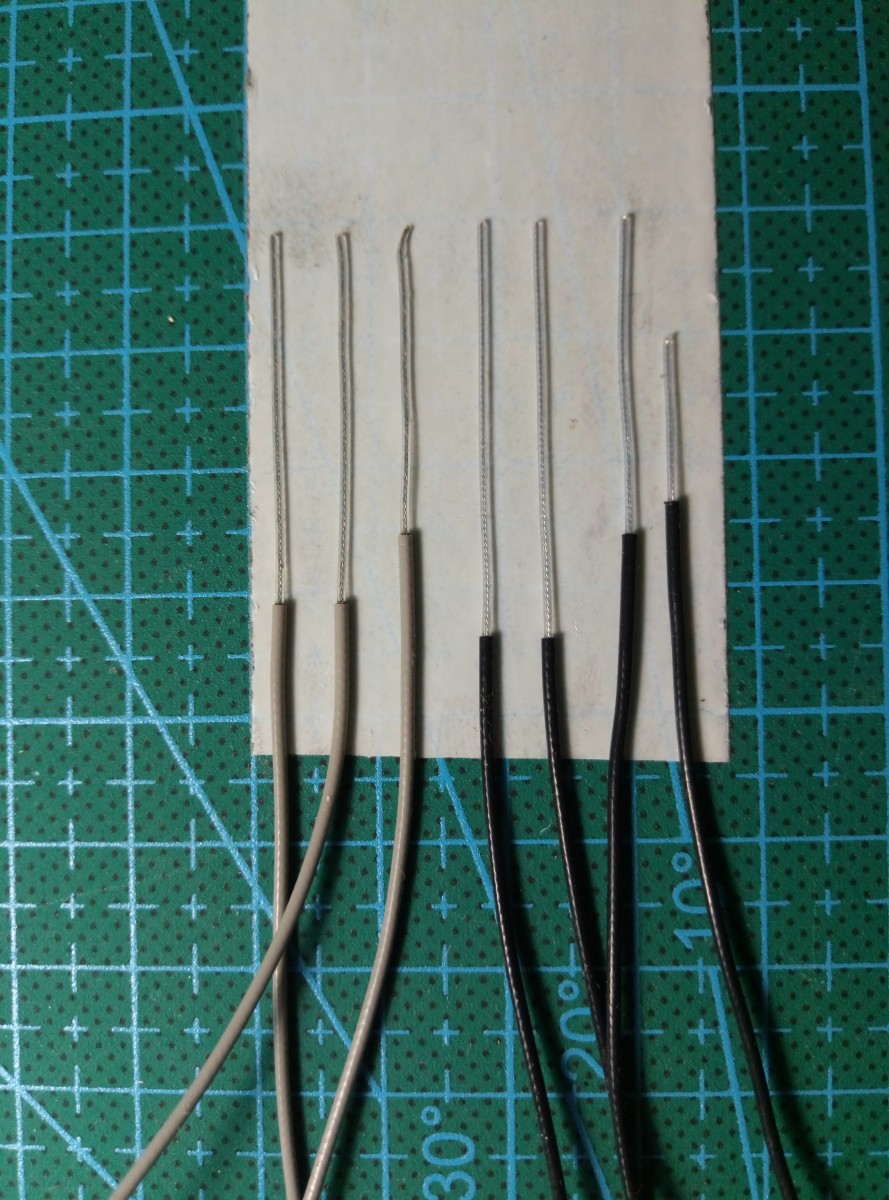

Я выложил свои FrSky приемники и новые «усы» и измерил. дины от 26 мм до 32 мм
В теории — выступающая активная часть должна быть равна 1/4 длины волны. Для частоты 2.4 ГГц длина волны будет равна 125 мм. Соответственно 1/4 длины волны будет равна 31,25 мм. Все это в теории. Я в интернете нашел рабочие частоты Taranis, отсюда и будем исходить:
Также это подтверждается спектрально.
Для всех известных длин , а также крайних рабочих частот сводим все в одну табличку, сортировка по частоте, поэтому длины в обратную сторону отсортированы:
длина антенны, мм | Частота, МГц | Примечание |
32 | 2343 | FrSky new |
31,25 | 2400 | typical |
31,18 | 2405 | Taranis FCC min |
30,71 | 2442 | Taranis FCC center |
30,25 | 2479 | Taranis FCC max |
26 | 2884 | XSR minimum |
- R-XSR – 23.5mm
- X4R-SB – 33.25mm
- XSR – 26mm
- XM+ – 23mm
Наверняка разница из-за реализации, где учтены и общая длина фидера, элементы на платах.
Но ряд публикаций в сети и видео от Rotor Riot где они также увеличили длину активной части, говорят, что все таки нужно придерживаться значения 30,71 мм
